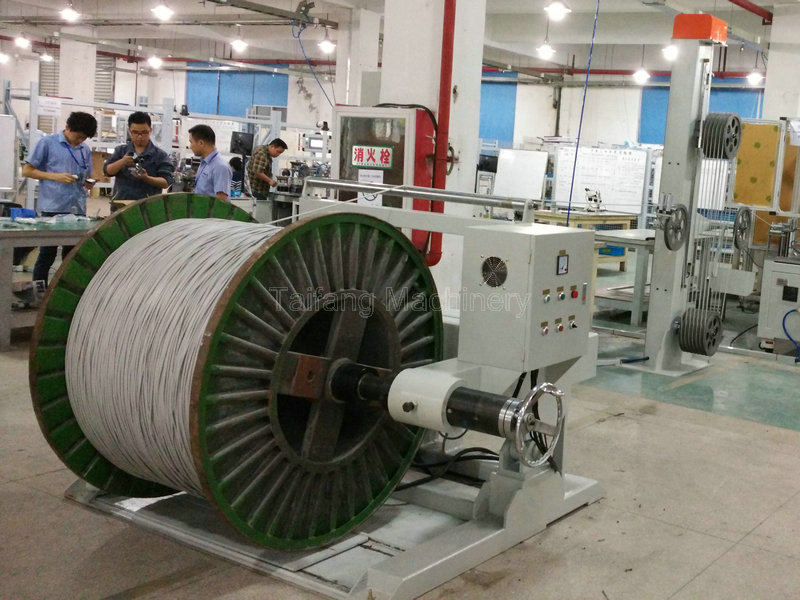

無軸式主動張力放線架

一、用途:

1. 用于銅線、絞合線、芯線等的Φ400－800軸放線。

二、主要技術參數:

1. 適合線種：適用于銅線、絕緣芯線束絞或成纜絞合等。

2. 適用線徑：硬線0.3mm – 2.0mm。芯線：0.6－5.0mm

3. 最高線速：0～300m/min。放線速度與主機同步.

4. 放線頭數：依客戶要求。

三、主要配件品牌:

1. 軸承：日本NSK、日本KOYO。

四、設備主要部件和性能:

1. 放 線 軸：外徑Φ400－800mm

2. 上下線軸：采用頂錐角度配合裝卸式。

3. 驅動：3HP臺灣晟邦（CPG）齒輪減速馬達及3HP美國艾默生(EMERSON)或(SINEE)變頻器, 變頻器控制放線張力,自動調整, 放線速度與收主機變頻同步聯動,不受放線快慢限制,以避免線纜被拉伸延長,從而保證了線纜的質量要求.

4. 張力導輪：Φ200合金鋁輪，擺臂配重式張力采用加減配重塊，實現所需在線張力的大小，張力任意調整；通過電位器自動控制放線架的速度。

5. 電器控制：斷線限位輸出,到米自動停機.

6. 涂裝：蘋果綠(可依客戶要求)。

7. 放線盤軸徑：無軸頂錐式。

8. 承載重量：放線架盤最大承載重量400Kg。
