龍門式放線架

一、設備用途:

用于各類線纜在生產的交聯、成纜、絞線、裝鎧、擠出、復繞過程中放線用。

二、技術參數:

1.線盤外徑: φ630-φ2500mm

2.線盤寬度:  475-1180mm

3.適用線纜直徑: max60mm

4.放線速度: max20m/min

5.適用線盤重量: 12T

6.升降電機: 交流1.1kw

7.夾緊電機: 交流0.75kw

三、結構形式:

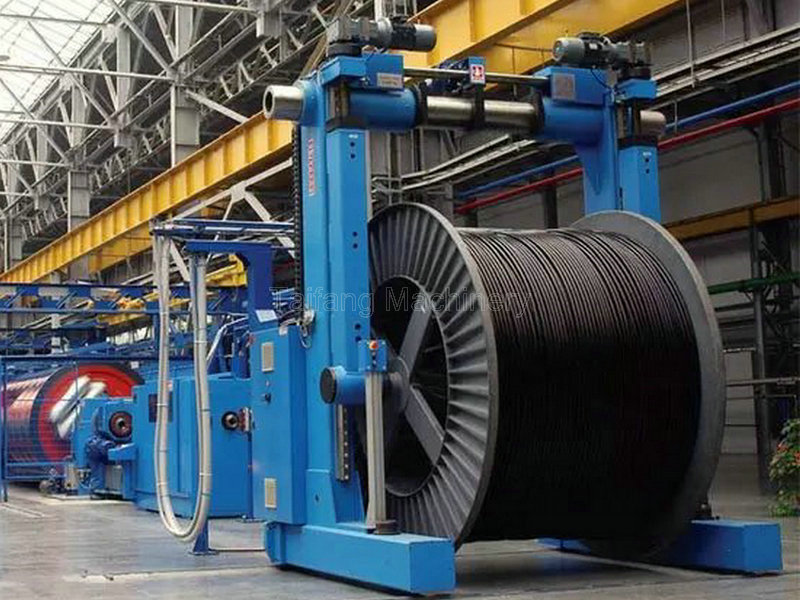

1. 整機由二個帶行走滾輪的地梁,二個立柱,套管式伸縮橫梁,導線支架和電氣控制箱組成,夾盤套管為上置式。

2. 立柱上的二個主軸頂尖無軸式裝卸線盤,頂尖由二臺1.1kw交流電機通過擺線針輪減速機帶動絲桿螺母傳動升降,每只頂尖座可單獨或同時升降,設有機械和電氣雙重保護裝置,為了滿足不同規格的線盤使用,配備有不同規格的頂尖。

3. 套管式橫梁由0.75kw交流電機,減速機,鏈輪和摩擦離合器經過絲桿螺母傳動進行水平移動,用于夾緊和松開線盤,設有過載保護裝置。

4. 整機設有速度、張力調整電位器,張力及放線速度顯示,放線張力由恒力矩方式實現。
