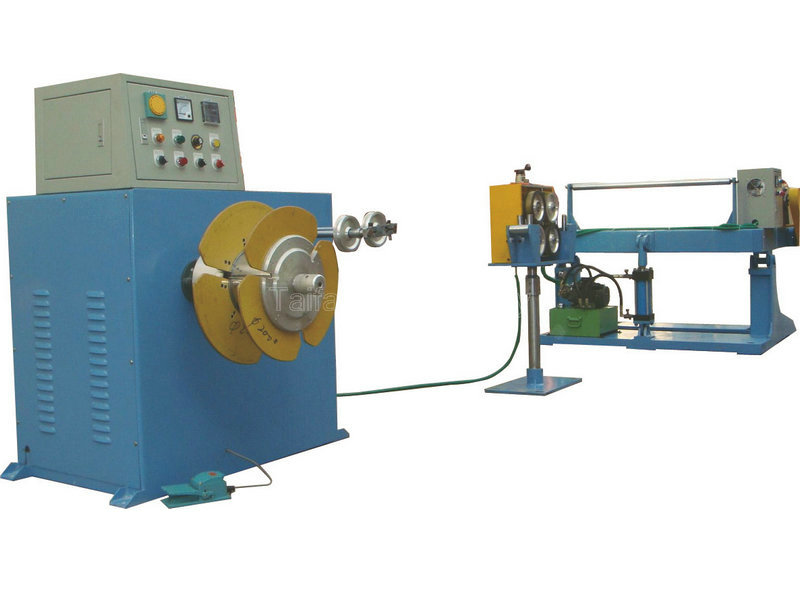

中截面成圈打扎機

本機適用于10-70mm2中截面電線或線徑小于20mm以下的圓形護套線的成圈及打扎。該產品生產效率高、排線質量處于同類產品先進水平，設備的主要組成部份與技術特點如下：

A. TF-1250無軸式放線架

  1. 適用線盤: φ800-1250mm;

  2. 適用線纜: 10-70mm2或線徑小于20mm;

  3. 放線速度: 0-150m/min;

  4. 最大載重: 3T;

  5. 開合方式: 手動開合;

  6. 升降方式: 油壓升降,兩側頂軸旋臂上下盤;

  7. 剎車方式: 磁粉張力剎車;

B.  歐式高精度計米器

   1. 計米形式: 四輪履帶式;

   2. 最大線速: 500m/min;

   3. 線徑范圍: 2-40mm;

   4. 測量精度: 0.1%(千分之一);

   5. 松緊方式: 手動氣壓;

   6. 感應方式: 旋轉編碼器;

C.  中面截成圈打扎機

   1. 排線方式: 自動排線;

   2. 主機轉速: 200轉/min;

   3. 扎線外徑: ≤650mm;

   4. 扎線槽數: 3槽;

   5. 電機功率: 5HP(3.7KW)變頻控制;

   6. 扎線內徑: φ200mm(可按客戶要求);

  7. 適用線纜: 10-70mm2或線徑小于20mm;
